治具是木工、铁工、钳工、机械、电控以及其他一些手工艺品的大类工具,主要是作为协助控制位置或动作(或两者)的一种工具。
治具在工业时代前就已被广泛使用,包括机械治具、木工治具、焊接治具、珠宝治具、以及其他领域。某些类型的治具也称为“模具”或“辅具”,其主要目的是为重复性和准确的重复某部分的重制。一个明显的例子是当复制钥匙时,原始的钥匙通常被固定于治具上,如此机器就能借由原始钥匙外观的导引复制出新的钥匙。
治具也是SMT制程中经常使用的耗材。按种类可以分为:工艺装配类治具、项目测试类治具和线路板测试类治具三类。

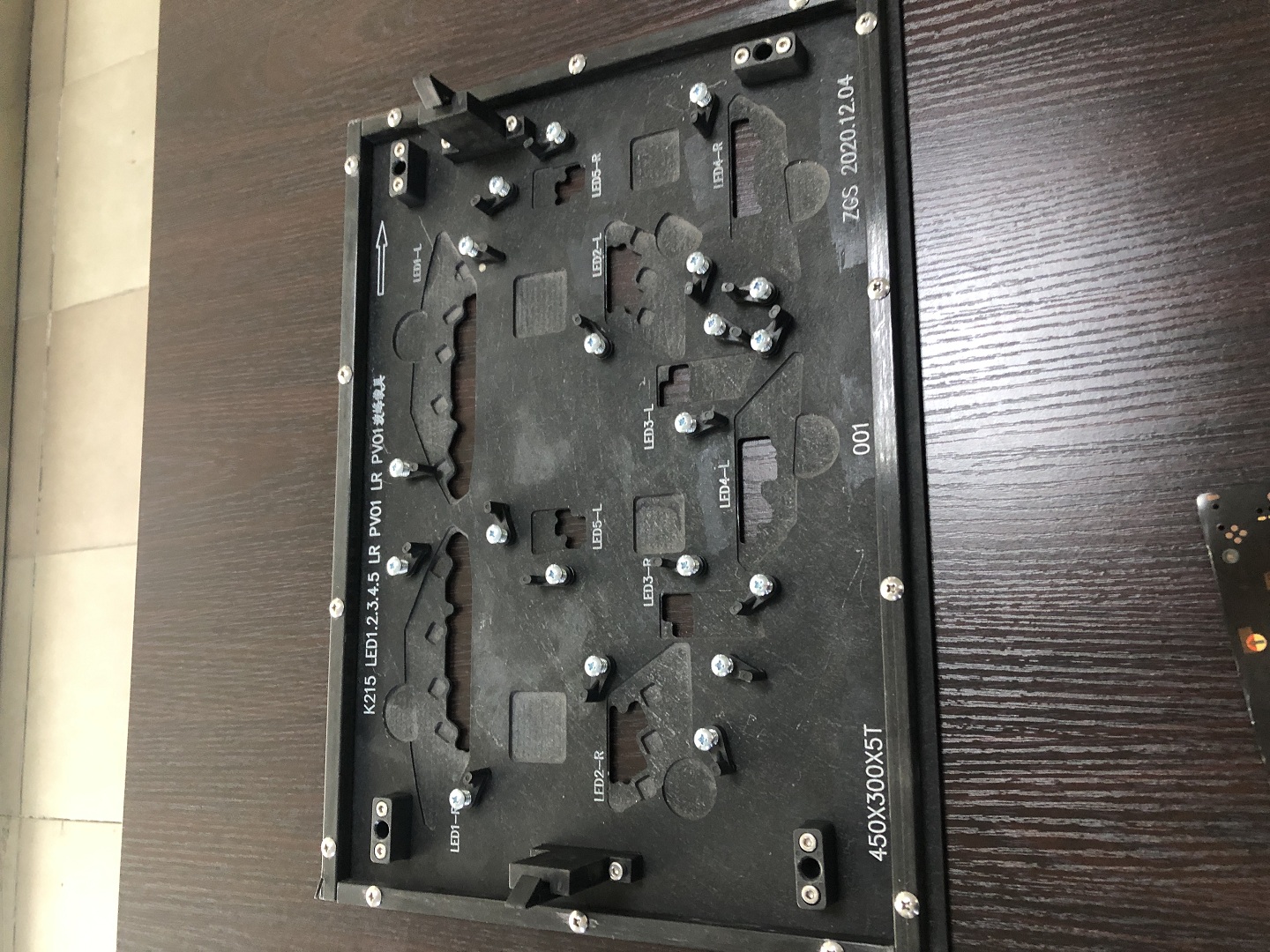

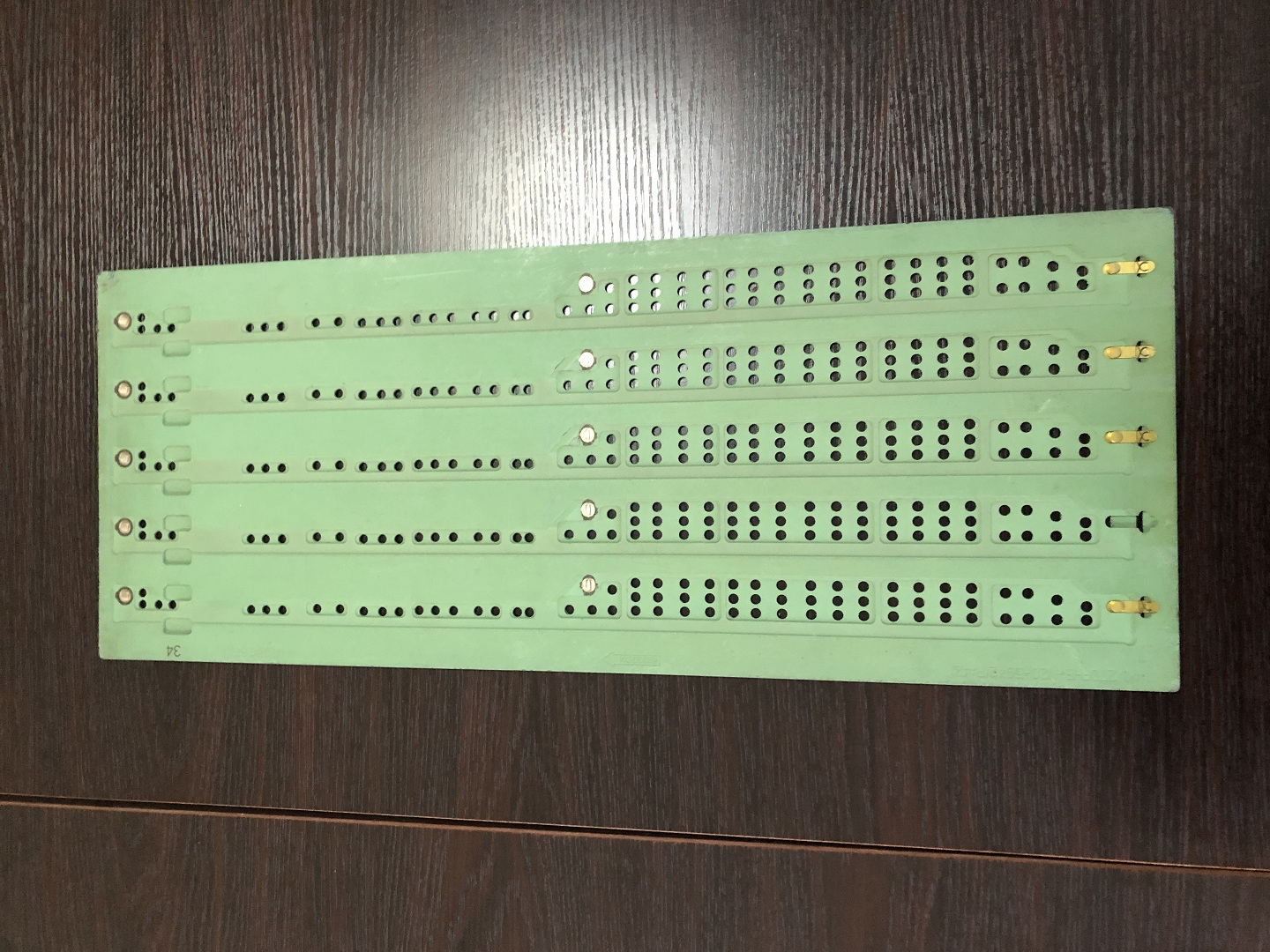

过炉治具
主要功能:
过炉治具,是一种新型的针对SMT加工的PCB治具,适用于在插件料的焊锡表面有SMD元件的各种PCB板。
是一种新型的针对SMT加工的PCB治具,适用于在插件料的焊锡面有SMD元件的各种PCB板。
主要材料:
合成石,波纤板,电木,POM,铝合金等。
应用场合:
贴片、印刷、DIP、插件、过炉、测试等,电子厂客户常用。

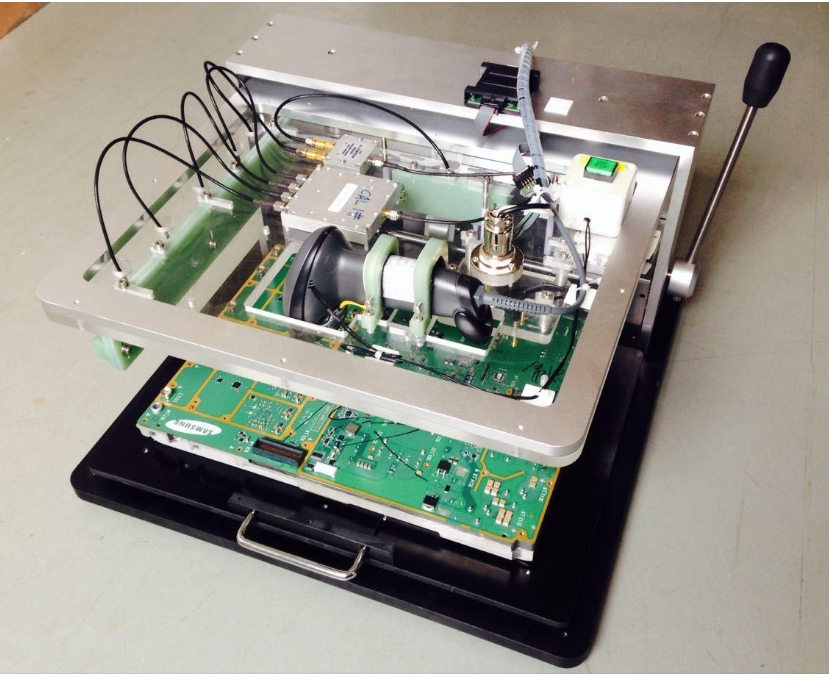

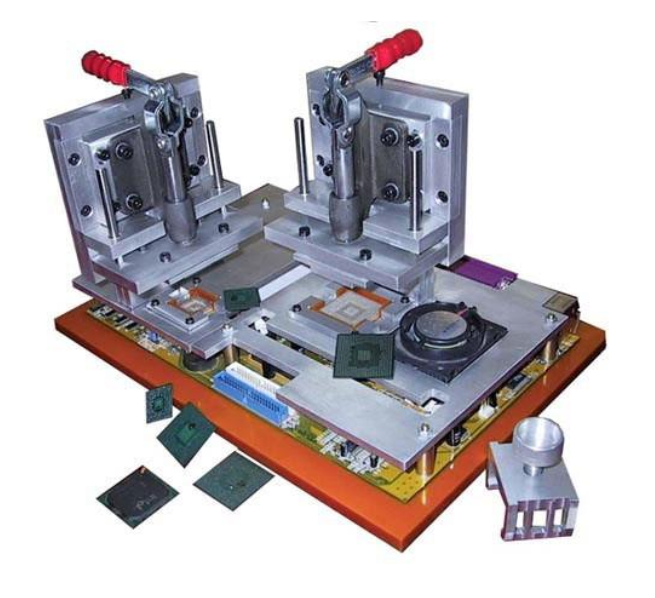

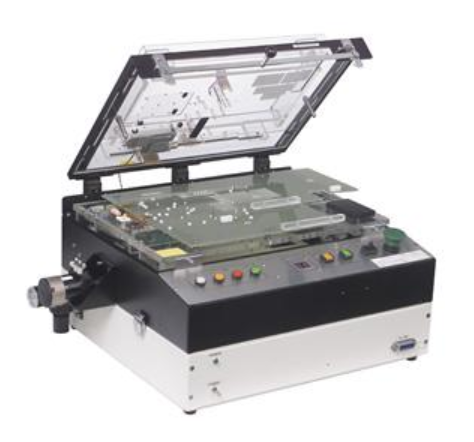

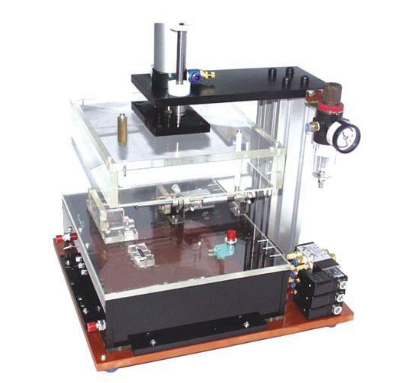

测试用治具
主要功能:
校准,测试按键,听筒,喇叭功能是否正常。
主要材料:
电木,亚克力,快速夹,探针,气缸等。
应用场合:
ICT,FCT,手机测试架,平板测试架等。

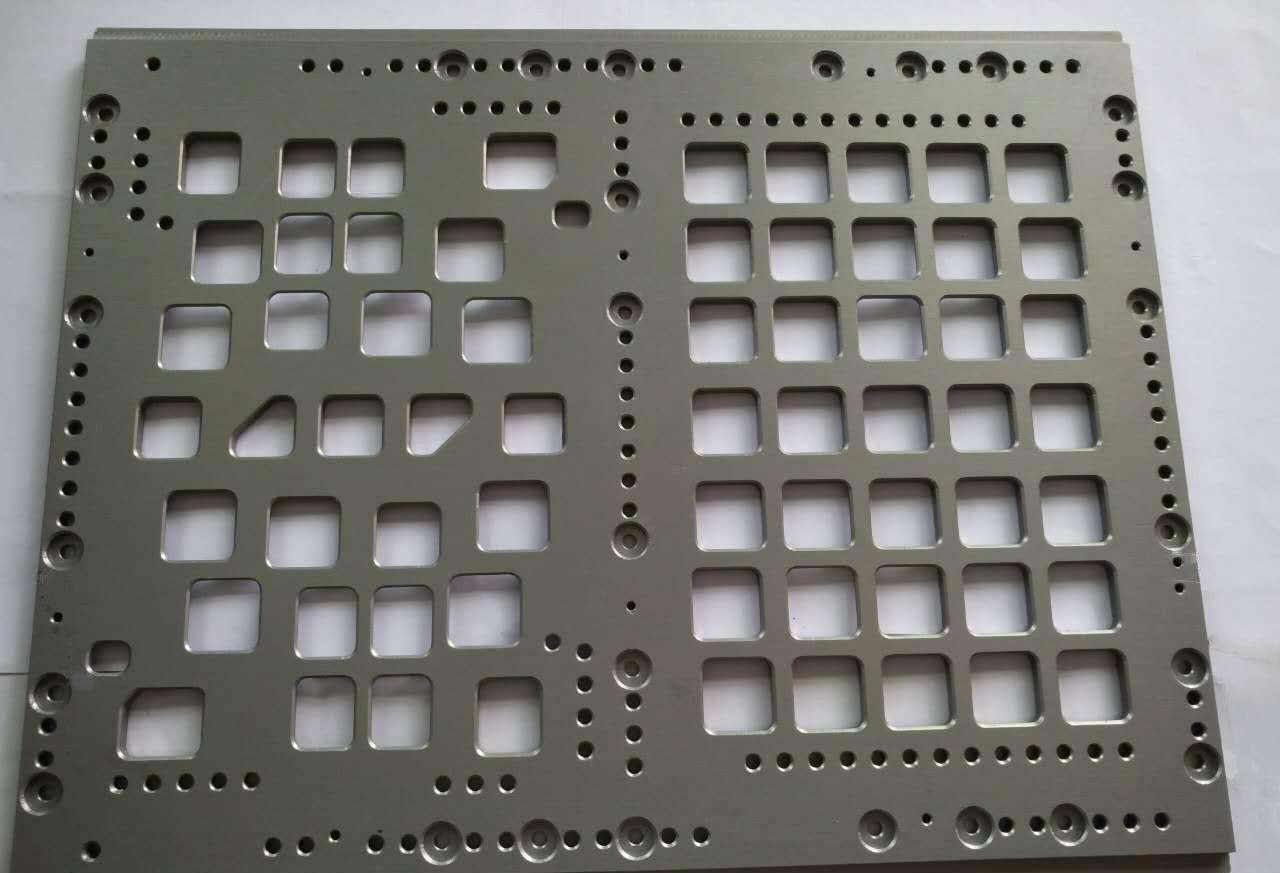

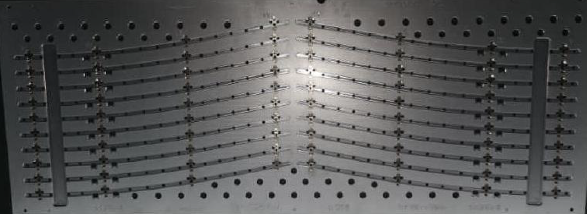

金属治具
①载具的加工精度大大提高,可以保证载具精度在千分之5%以内。
②延长了使用寿命,合成石材料使用500-1000次,就会变形及纤维化,金属不存在老化。
③环保,金属可以回收再次变为金属,合成石不能被回收。

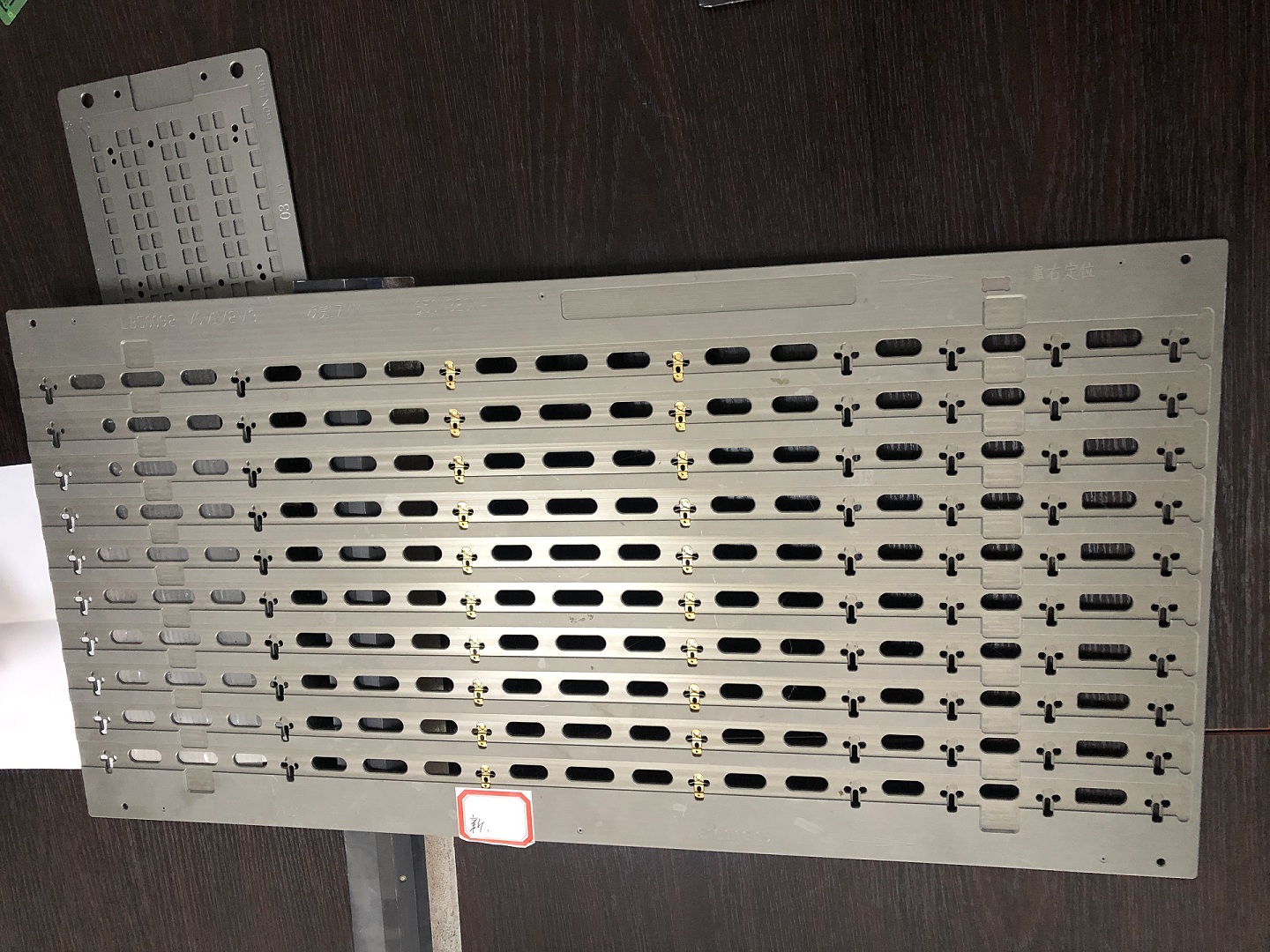

顶扣治具
材质:
*材质可用进口铝合金,进口合成石二种。
*气动底座材质可用进口红电木, 铝合金。
特性:
*卡扣固定PCB,避免在印刷时被钢网带起,提高合格率。
*托盘寿命长,操作简便,稳定性高。
*载具的共用性强,只要宽度一样,长度在范围内的基本都可以共用,免去了重新开载具的时间和费用。

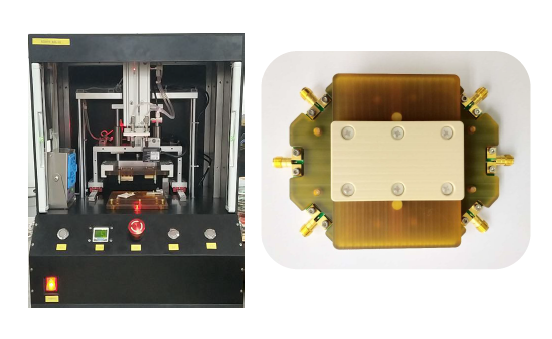

精密夹具
*采用Socket 设计模式。
*选用12-18G SMA头。
*产品连接器PITCH 0.35,选用特制微针。
*频率要求>=6G。
测试项目:
1:TDR
2:S21
3:VSWR
高精度精密托盘
*定位托盘的加工精度达到千分之三以内。
*改变老式贴胶纸的定位方法,所采用的高温弹簧可以反复使用,让客户使用过程降低胶纸成本,操作更加方便快捷,提高工作效率。

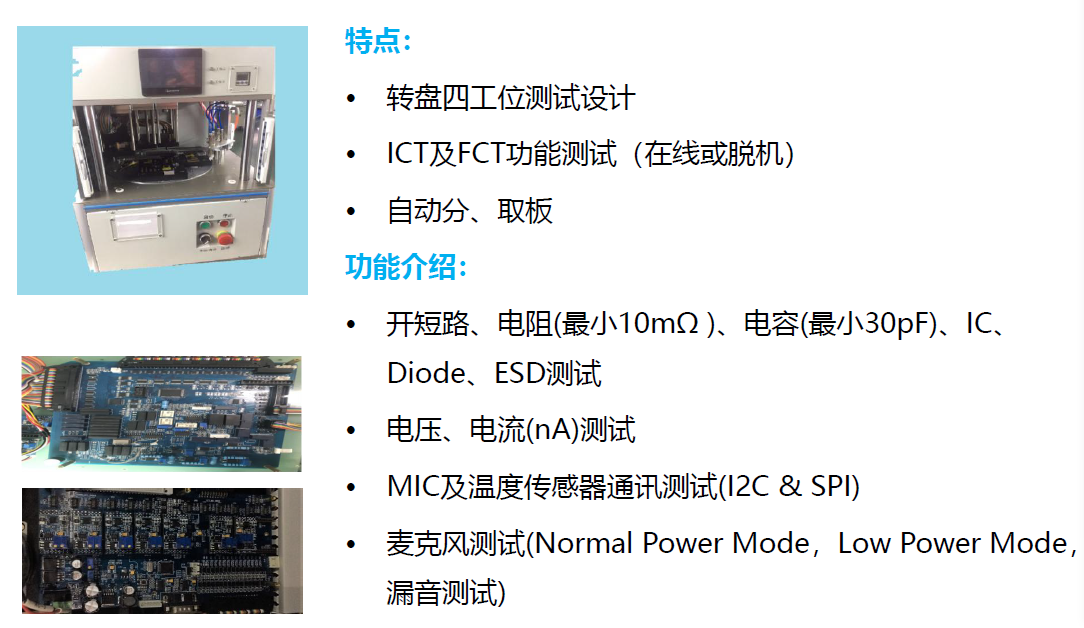

FPC转盘测试治具

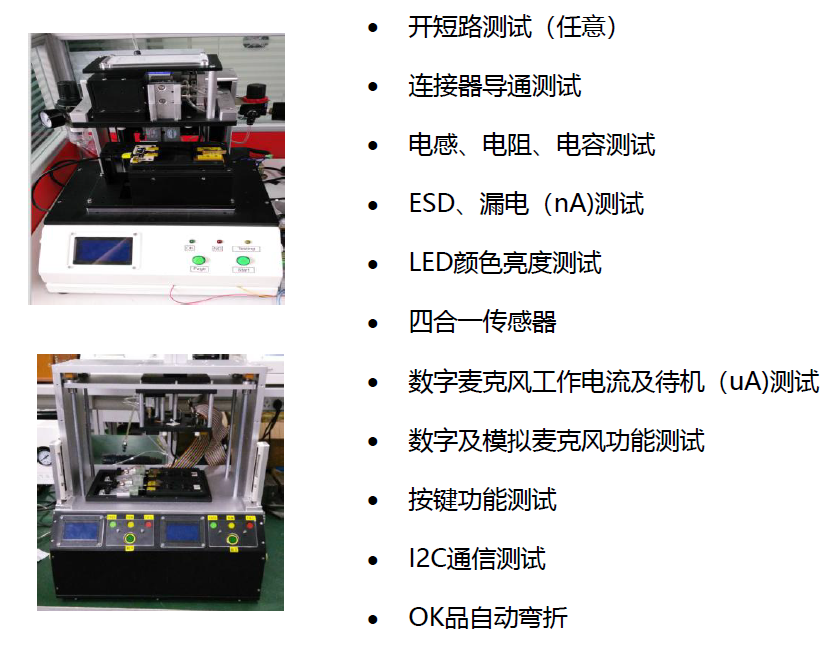

FPC功能测试治具
