按钮开关

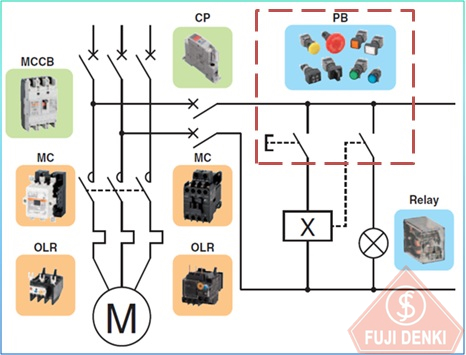

按钮开关又称控制按钮(简称按钮),是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令,以控制电磁接触器、继电器等电器线圈电流的接通和断开。按钮开关按下即动作,释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下,电流小于5A的控制电路中,一般不直接操纵主电路,也可以用于互联电路中。
在实际的使用中,为了防止误操作,通常在按钮上做出不同的标记或涂以不同的颜色加以区分,其颜色有红、黄、蓝、白、黑、绿等。一般红色表示“停止”或“危险”情况下的操作;绿色表示“启动”或“接通”。急停按钮必须用红色蘑菇头按钮。

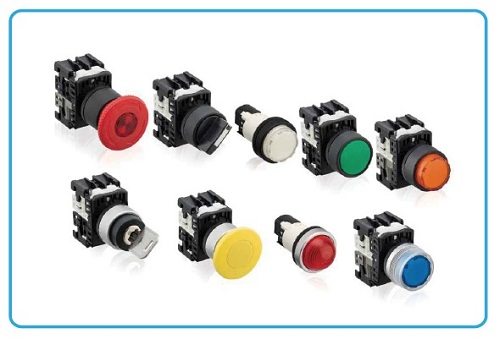

富士电机拥有种类齐全的按钮开关阵容:包括按钮、带灯按钮、选择开关、带灯选择开关、选择按钮、钥匙开关、蘑菇头按钮、急停按钮、带灯急停按钮、指示灯、蜂鸣器。
对应不同安装孔径:ø16、ø22、ø25、ø30。
对应各种安装要求:正常安装、前部安装、触点操作部一体式、触点操作部分离式、超薄型。

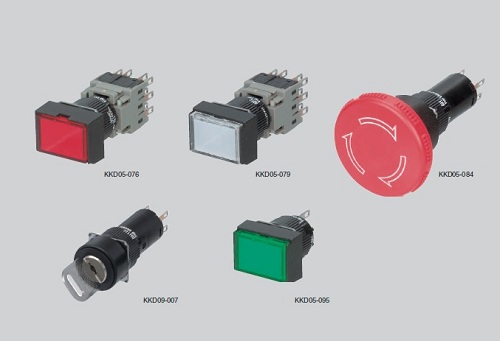

AR(DR)系列按钮开关(φ16一体式)
●操作部,触头部合为一体,缩小了板面的进深尺寸将标准型产品统一为28.4mm,薄型统一为35.9mm
●除标准型产品外,还备有薄型产品。可根据面板设计进行选择
●备有各种插座,可以减少配线施工
●通过镀金触头和滑动(快速)结构的组合,可用于5V 1mA容量的用途(触头构成为1c和2c)
●钥匙型选择开关的钥匙采用锁簧式和可逆式,从而提高了钥匙的拔插性能。

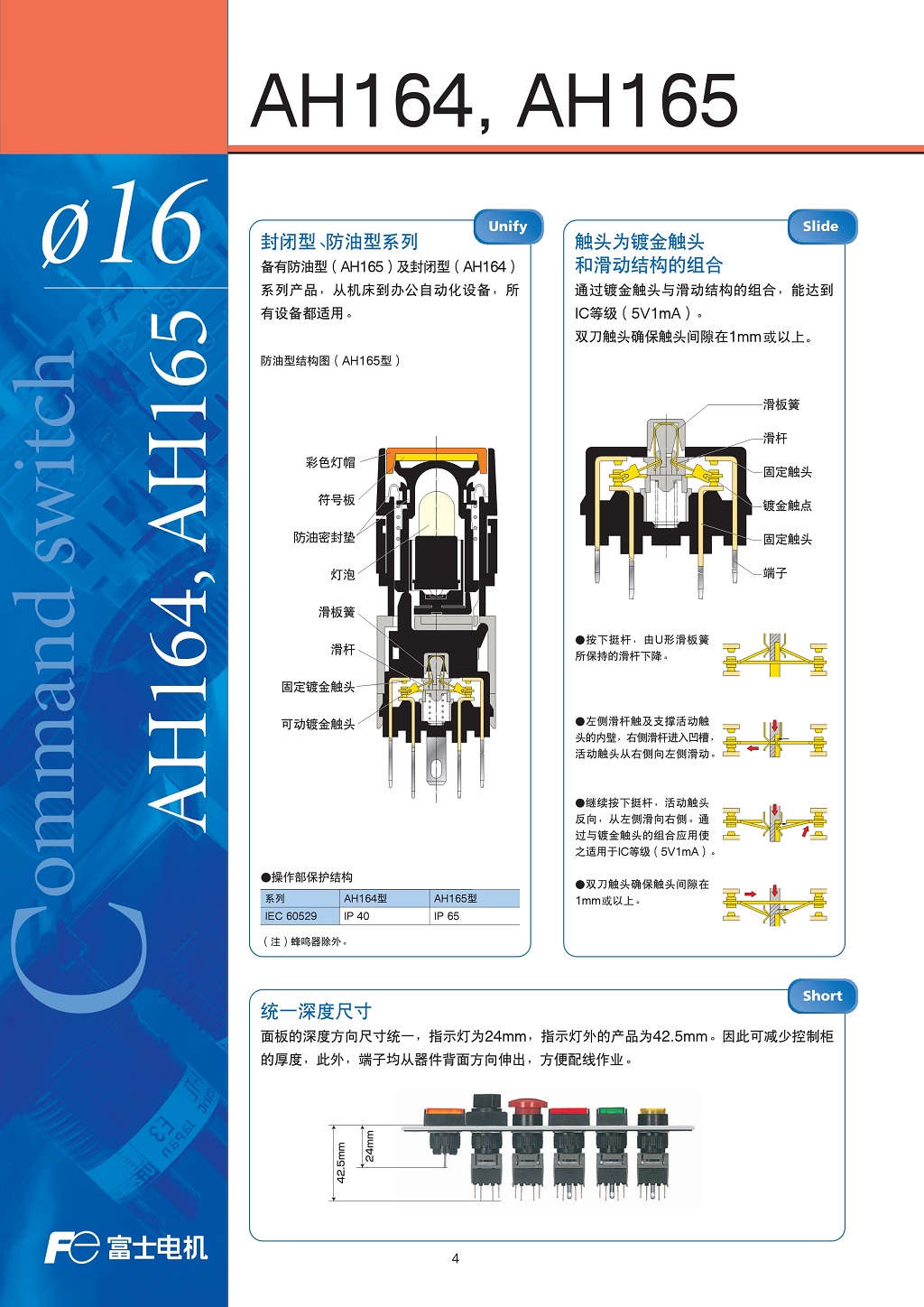

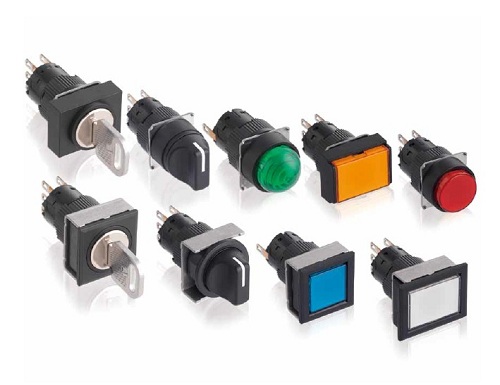

AH164/165系列按钮开关(φ16分离式)
●备有防油型(AH165)及封闭型(AH164)系列产品,从机床到办公自动化设备, 所有设备都适用
●通过镀金触头与滑动结构的组合,能达到IC等级(5V1mA)
●双刀触头确保触头间隙在1mm或以上
●面板的深度方向尺寸统一,指示灯为24mm,其他产品为42.5mm。因此可减少控制柜的厚度,
此外,端子均从器件背面方向伸出,方便配线作业

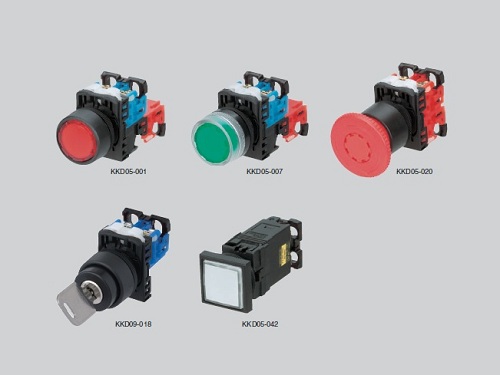

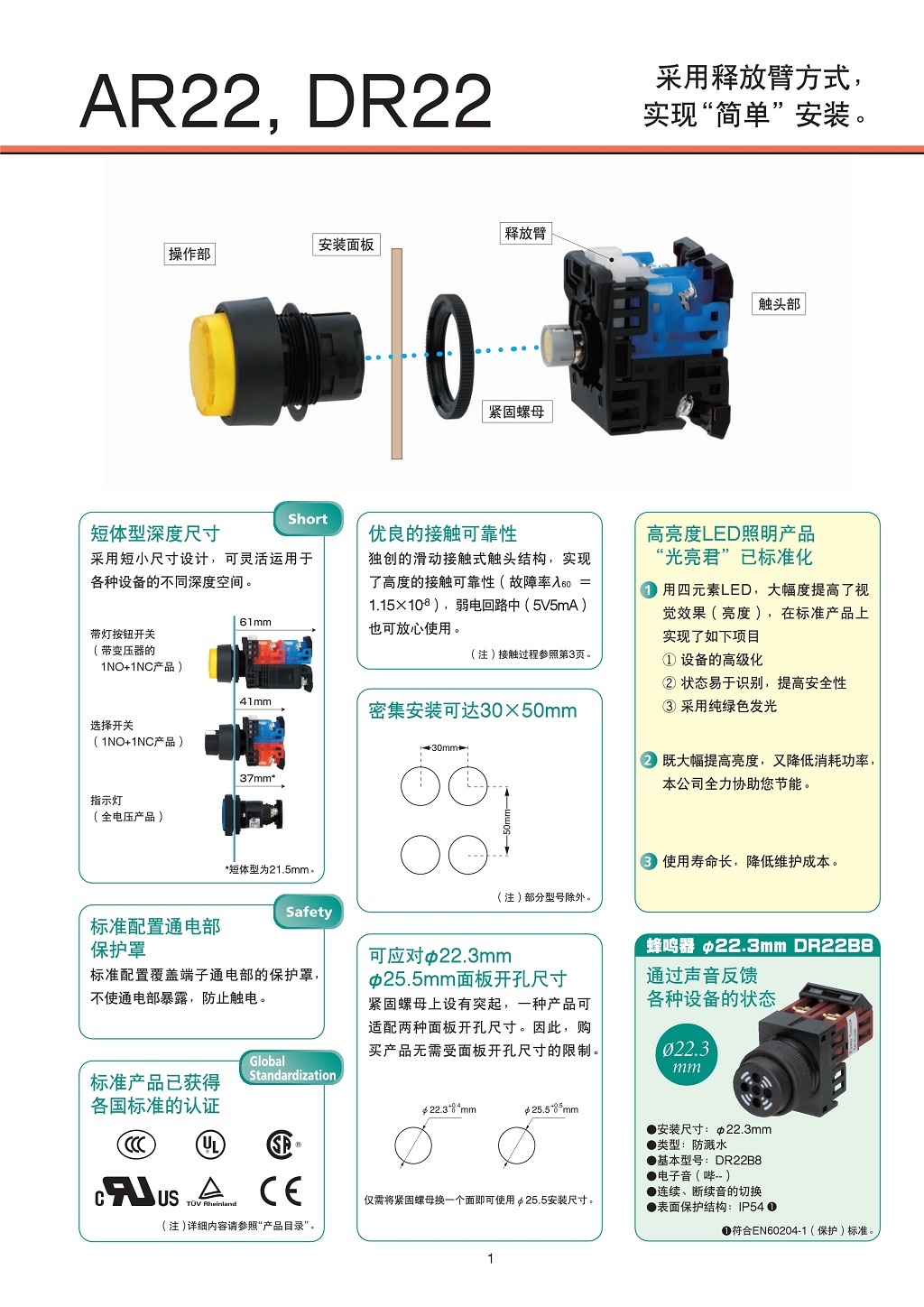

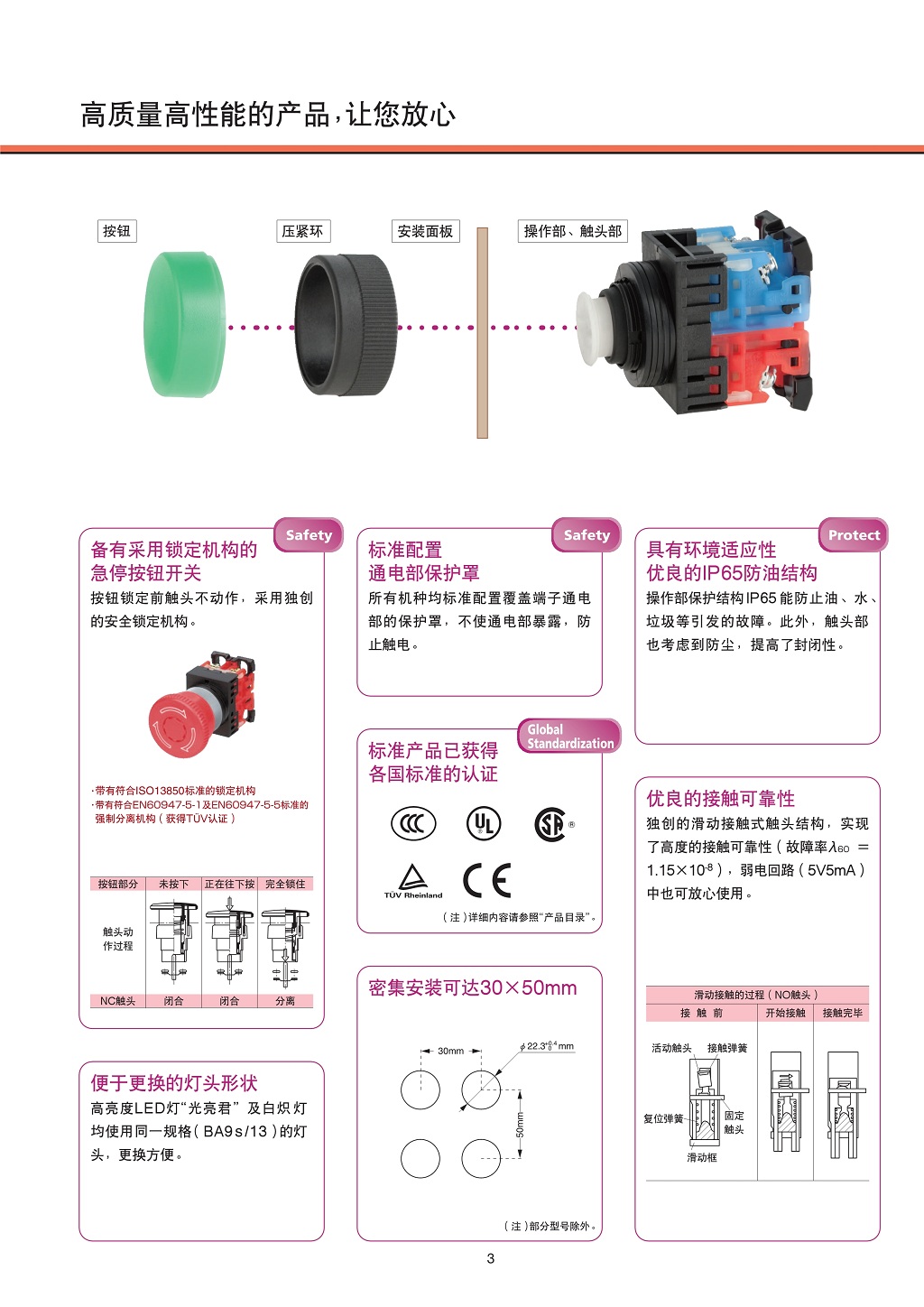

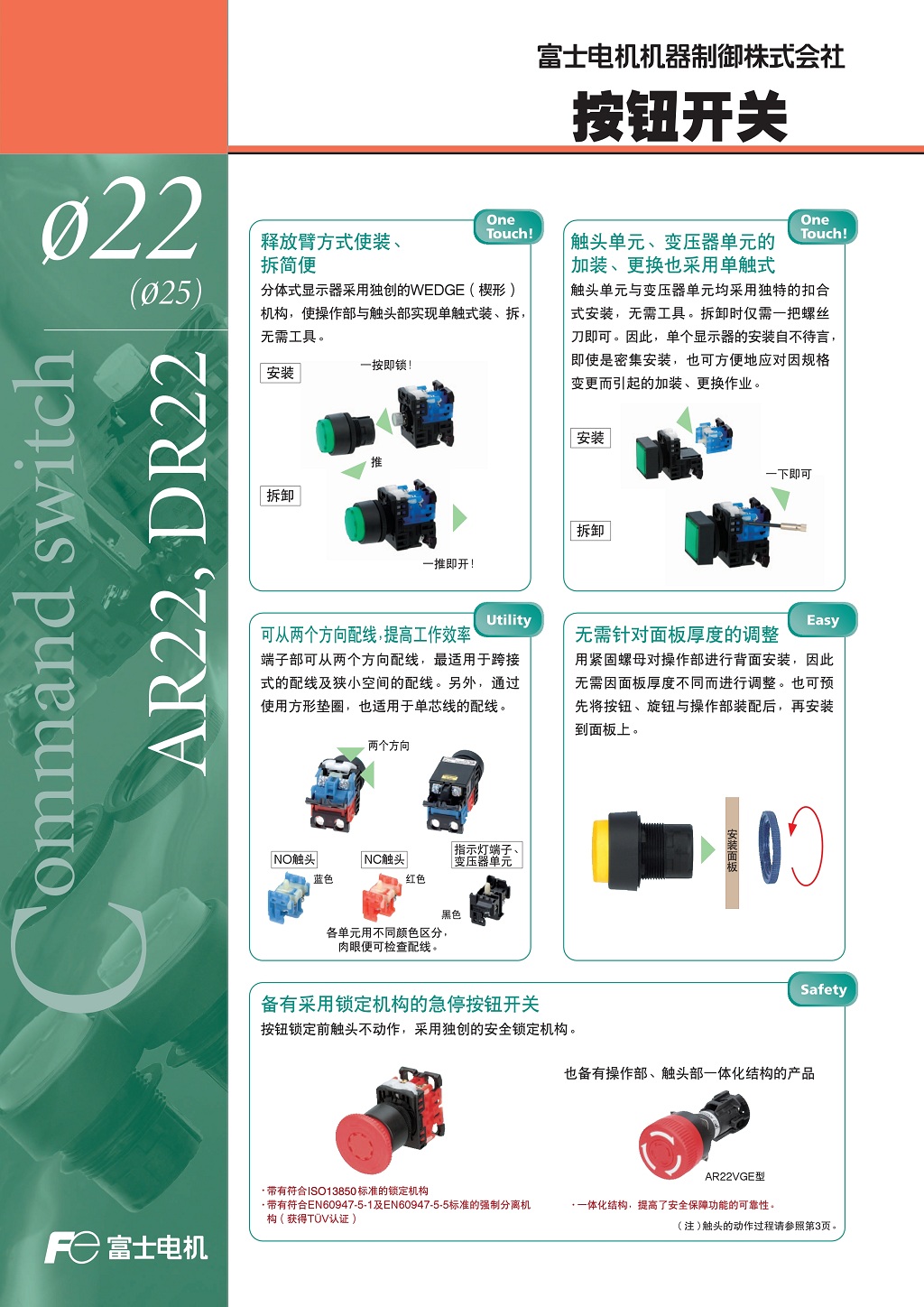

AR(DR)系列按钮开关(φ22)
●采用四元素LED,大幅度提高了视觉效果(亮度)
●采用操作部背面安装方式,无需调整面板厚度,事先将按钮安装到操作部的状态下,可以安装面板
●可以较为方便地追加、更换触头单元,可从两个方向进行接线
●采用扳机机构,备有紧急停止用按键开关(对应IEC,EN标准)
●实现短腿形的进深尺寸,标准附属充电部保护罩

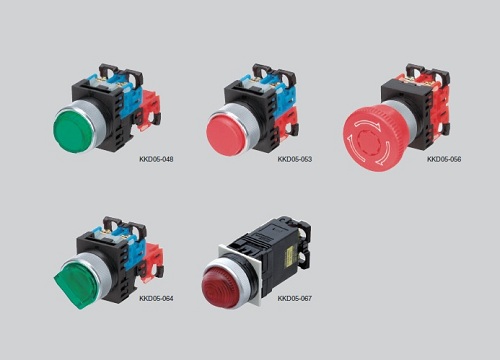

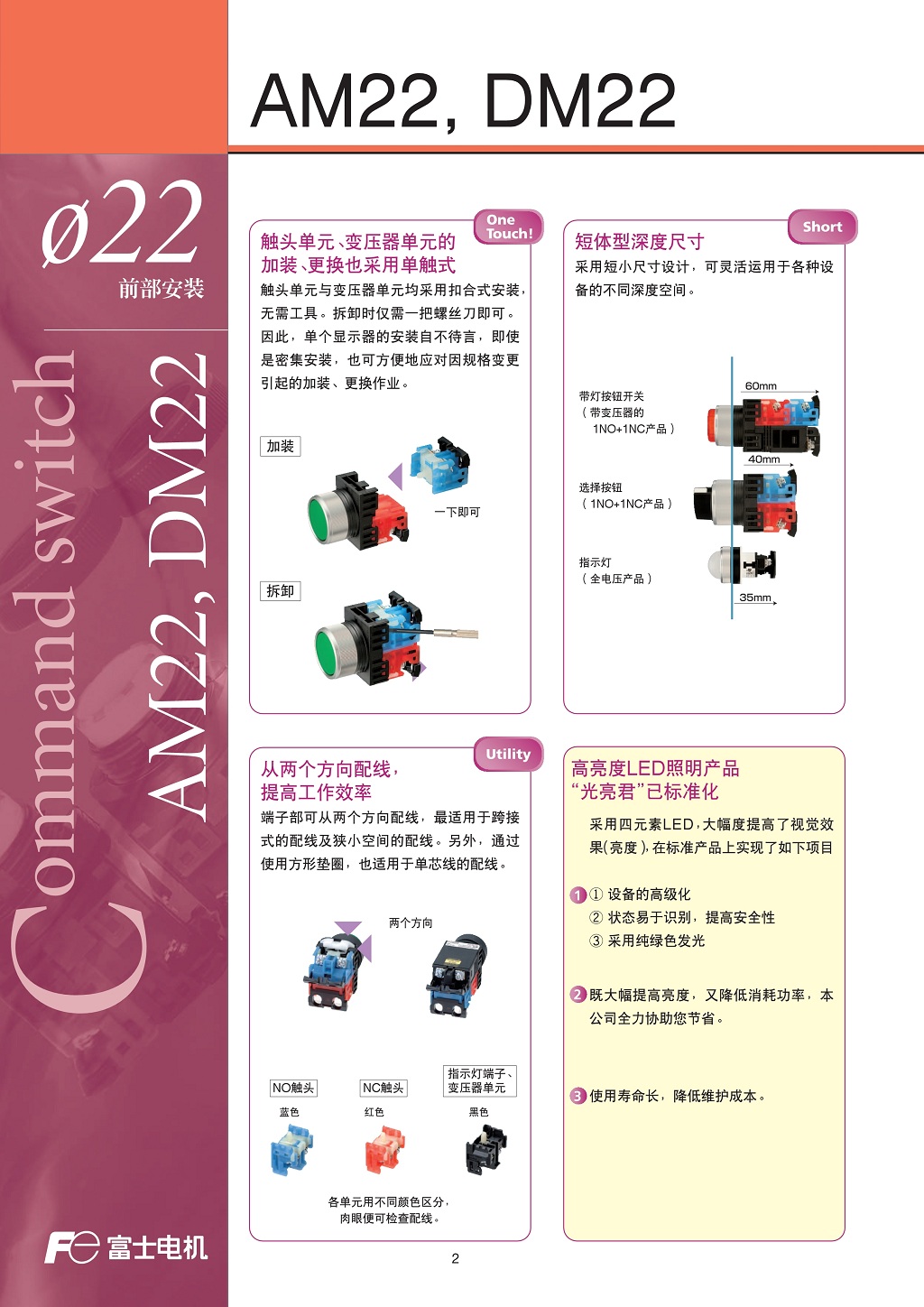

AM(DM)系列按钮开关(φ22前部安装式)
●采用安装螺母前面安装方式,可以较为方便地追加、更换文字铭牌等
●触头单元与变压器单元均采用扣合式安装,无需工具
●采用短小尺寸设计, 可灵活运用于各种设备的不同深度空间
●端子部可从两个方向配钱,最适用于跨接式的配结及狭小空间的配缘
●备有采用独特锁定机构的急停按钮开关,按钮锁定前触头不动作

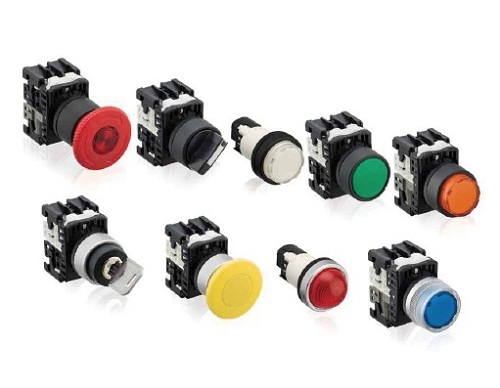

AY(DY)系列按钮开关(φ22经济型)
●将AR(DR)22系列常用型号国产化的经济型替代产品
●备有金属色调和透明保护罩产品
●操作部与触头部实现单触式装、拆,无需工具。
●可应对ø22.3mm ø25.5mm两种面板开孔尺寸,紧固螺母上设有突起,无需受面板开孔尺寸的限制。

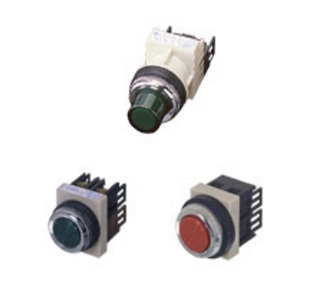

AH25系列按钮开关(φ25)
●将高亮度LED照明灯标准化
●便于更换按键、灯罩的颜色
●便于追加、更换触点、变压器单元
●标准附属充电部保护罩
●标准品已获取UL/CSA标准认证

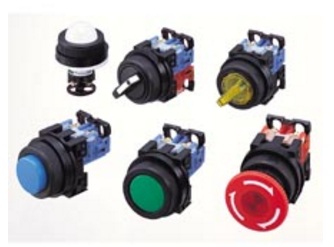

AR(DR)系列按钮开关(φ30)
●采用四元素LED,大幅度提高了视觉效果(亮度)
●采用操作部背面安装方式,无需调整面板厚度,事先将按钮安装到操作部的状态下,可以安装面板
●可以较为方便地追加、更换触头单元,可从两个方向进行接线
●采用扳机机构,备有紧急停止用按键开关(对应IEC,EN标准)
●实现短腿形的进深尺寸,标准附属充电部保护罩
