加工线束

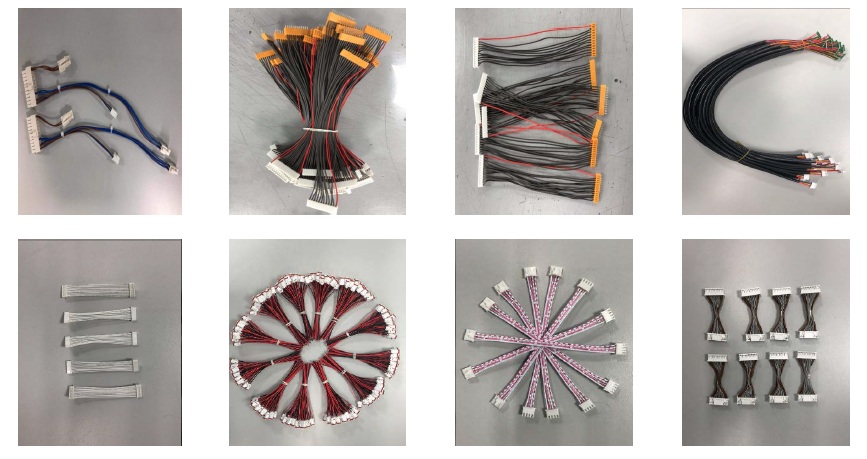

在电子行业中一般指低压电子线组。它在两个或多个孤立不通的电子电路之间架起沟通的桥梁,从而能够使电流流通,实现各种电子元器件的各项功能,它是各种电器和电子设备中不可缺少的一种组件。

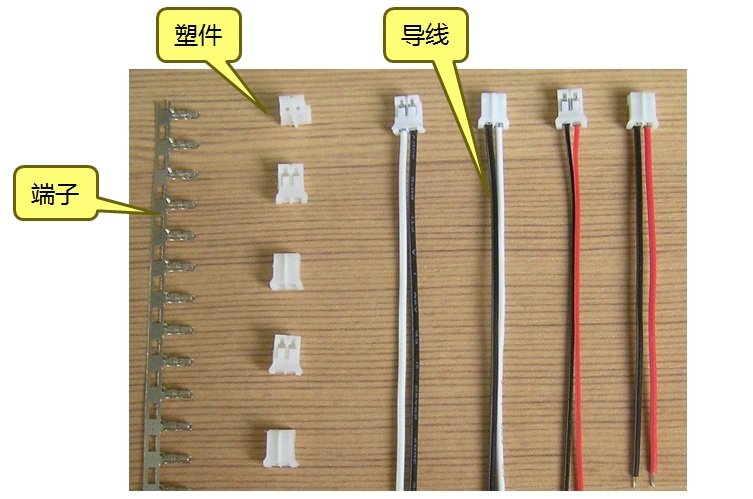

普通线束包含导线、端子、塑件三部分组成,是由铜材冲制而成的接触件端子与导线压接后,外面再塑压绝缘体或外加金属壳体等,以线束捆扎形成连接电路的组件。

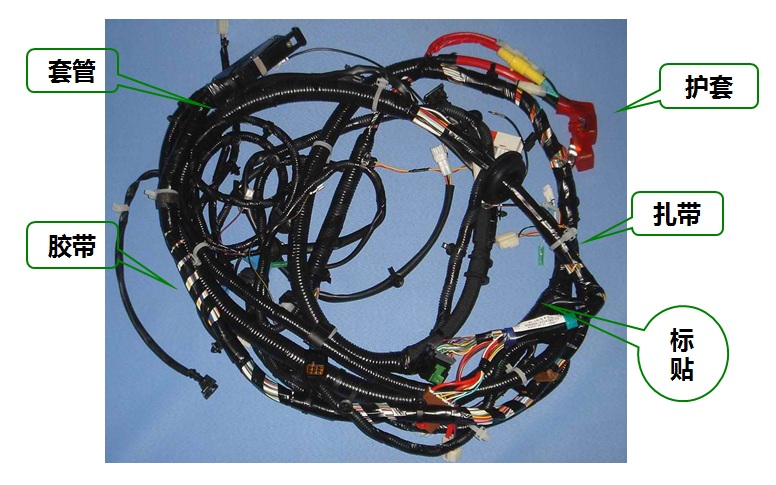

复杂的线束的组成则还要追加:胶带,扎带,套管,护套,标贴等等。
线束产业链包括电线电缆、连接器、加工设备、线束制造和下游应用产业。线束的应用非常广泛,可用在汽车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面。

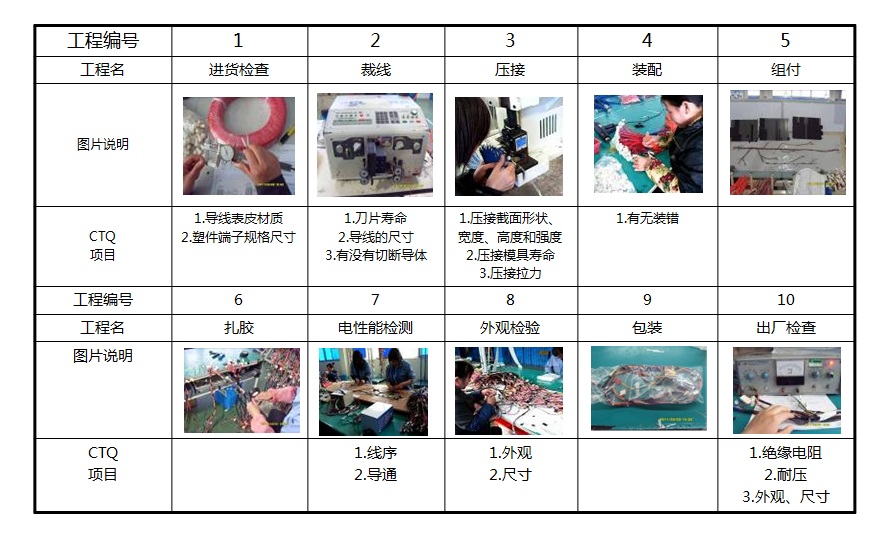

线束的加工流程
线材检查
首先要确定电线的型号,如1015,1007,1185等。
其次确认电线的规格,如22AWG,24AWG,26AWG等。(在同一线种的前提下,线号数字越大,电线越细,线号数字越小,电线越粗)
最后确认电线的颜色,确认时先确认电线的标签然后确认电线上的印字。
裁线

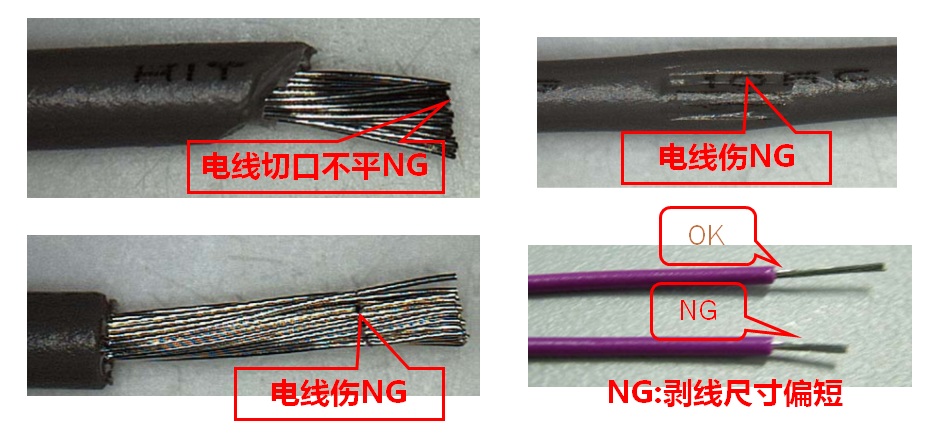

首先确认电线的外观,有无磨损现象。
其次查看电线剥头有无长短。
最后确认芯线部位有没有损伤,切口是否平整。
压接
压接是电缆组装过程中对电线和端子进行的一种连接方式,通过施加一定的机械外力(指剥去电线的绝缘体,压着端子咬合在导体上),使2种材料紧密的接合,从而达到电性导通或牢固接合的目的。
高精度自动线处理技术
新型两端打端子机通过更为独特的直行驱动系统,更为彻底的高速控制技术和高刚性的高驱动机构设计,而开发了高水准处理能力和加工精度稳定的优良机型。操作方面也开发出电脑控制的操作系统,电脑显示的画面更便于操作。
全机型搭载标准配置数字式压着机构。高刚性的机身塔载了独自的连杆,提高了压着高度的一致性,缩短了准备时间。通过高精度单元和高速控制配合,即使是超细线也能达到最大4500根/小时的加工能力。
汽车电子
医疗电子
通信电子
高科电子

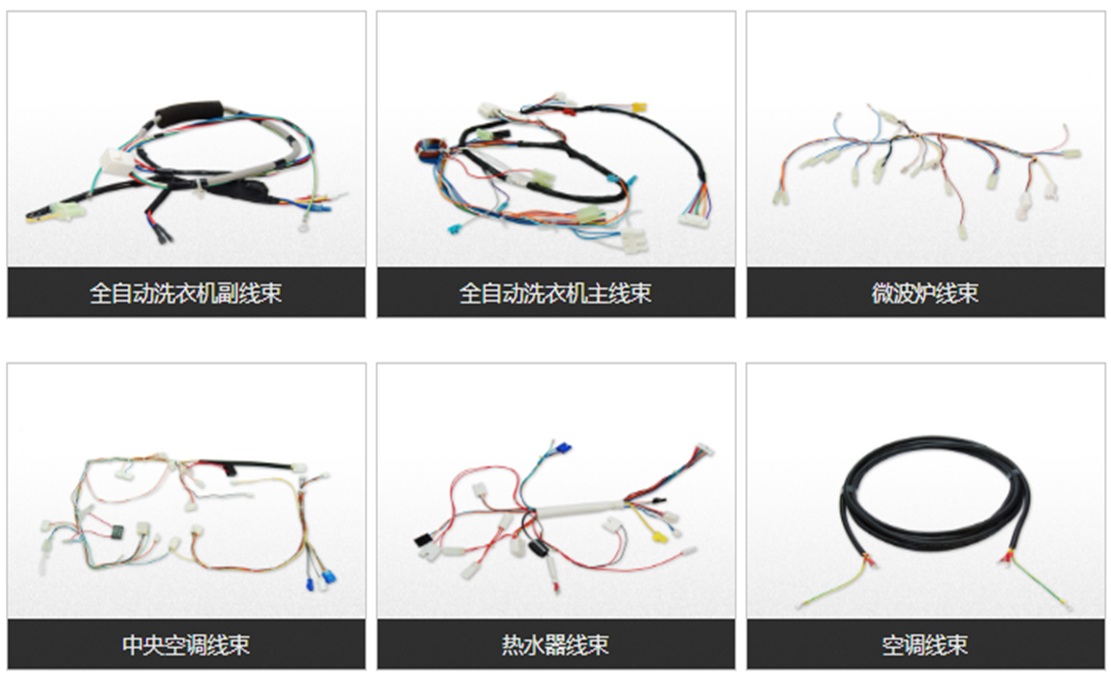

家电电子
